страйкбольного оружия
Ремонт и обслуживание

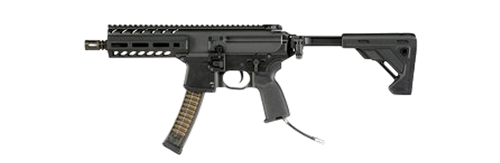

SMG HPA (ВВД) в Москве
Высокая скорость и стабильность в CQB:
от полного обслуживания соленоидных клапанов и линий
до герметизации регуляторов и быстрой подачи шаров
Типовые неисправности HPA пистолетов-пулеметов
Пистолеты-пулеметы на ВВД-системе (HPA) — это абсолютный технологический пик для CQB-доминирования, сочетающий бесшумный выстрел, мгновенный отклик на спуск и феноменальную скорострельность. Однако интеграция воздушного движка в субкомпактные ресиверы превращается в прецизионную компоновочную головоломку, где каждый кубический миллиметр на счету.
Я подхожу к сборке HPA SMG как к тонкому искусству: ювелирно интегрирую сложную электронику FCU в микроскопические полости корпуса, разрабатываю скрытые трассы для воздушных линий и создаю эргономичные, монолитные сборки без висящих проводов и лишних зазоров.
- AK-серия
- M-серия
- Пистолеты
- Винтовки
- Пулеметы
- SMG
- AEG SMG
- GBB SMG
- HPA SMG
- ASG CZ Scorpion HPA
- Wolverine MTW-9 HPA
- Heretic Labs Article One SMG HPA
- Krytac + PolarStar HPA
Типовые неисправности HPA пистолетов-пулеметов:
Тесная компоновка
Экстремальная теснота и сложность компоновки внутренних узлов
Проблема
Субкомпактные SMG-платформы (особенно MP7, MP9, Scorpion Vz.61 или кастомные пистолеты-пулеметы на базе Glock/AAP-01) практически не имеют свободного пространства внутри корпуса. При установке ВВД-системы необходимо разместить сам ВВД-движок (например, PolarStar Jack или Wolverine Hydra), плату управления (FCU), датчики спускового механизма и аккумулятор питания электроники. Любая ошибка при компоновке может привести к пережатию проводов подвижными деталями спускового механизма или повреждению электронной платы элементами корпуса.
Решение
Полная кастомизация внутреннего пространства. Использование ультракомпактных плат FCU (например, микро-плат Perun или специализированных триггерных плат), ручная подгонка длины всей проводки, применение тонких сигнальных кабелей во фторопластовой изоляции и их жесткая фиксация внутри корпуса с помощью термоклея или напечатанных на 3D-принтере кабель-каналов. Для питания используются компактные аккумуляторы LiPo 7.4 В емкостью 250–350 мА·ч, размещенные в специально подготовленных скрытых отсеках.
Вывод шланга
Неудобная эргономика вывода воздушного шланга и повреждение корпуса при сверлении
Проблема
Конструкция большинства SMG-приводов изначально не рассчитана на использование внешней ВВД-линии. При самостоятельной установке воздушного шланга нередко приходится сверлить элементы корпуса. Если шланг выведен под неудобным углом, он может мешать удержанию оружия, перекручиваться во время эксплуатации, а острые кромки отверстия постепенно повреждают его внешнюю оболочку.
Решение
Изготовление кастомного узла вывода воздушной линии. Вместо сверления пистолетной рукоятки нижняя заглушка проектируется заново и изготавливается с интегрированным угловым фитингом на 45° или 90°. Для подключения используются армированные износостойкие ВВД-шланги (например, Amped Airsoft IGL), проложенные по защищенным зонам корпуса для максимального удобства эксплуатации и долговечности.
Регламент обслуживания и ремонта
- Ультразвуковая очистка и дефектовка микро-соленоидов и корпусов ВВД-двигателей
- Замена компрессионных уплотнительных колец и смазка подвижных клапанов специализированными фторсодержащими составами
- Инспекция и диагностика электромагнитных клапанов от попадания пыли и конденсата
- Подгонка и проверка свободного хода ноззла при высокой скорострельности
- Опрессовка гибких высокопоточных линий, быстороразъемных фитингов и соединений высокого давления
- Техническое обслуживание регуляторов с заменой мембран, фильтров и уплотнительных орингов
- Вывод и надежная фиксация линии высокого давления через пистолетную рукоятку или приклад
- Калибровка рабочего давления под ограничения начальной скорости для CQB-локаций
- Программирование параметров платов управления: настройка времени открытия клапана и задержки ноззла
- Настройка чувствительности микропереключателей и уменьшение хода спускового крючка
- Замена силовых разъемов, ремонт проводки и защита электронных компонентов от влаги
- Диагностика и адаптация плат управления под штатные переключатели режимов огня
- Прецизионная выверка соосности ВВД-ноззла относительно камеры хоп-апа в тесных ресиверах
- Настройка профильных ноззлов со смещенной осью для компактных систем и платформы МР7
- Установка и подгонка эластичных резинок хоп-апа, устойчивых к сухому сжатому воздуху
- Глубокая чистка, полировка и жесткая центровка короткого внутреннего стволика
- Жесткая фиксация ВВД-вкладышей и адаптеров внутри корпусов пистолетов-пулеметов
- Устранение люфтов складных прикладов, цевья, пинов и элементов ресивера
- Фиксация ответственных резьбовых соединений анаэробным фиксатором
- Завершающий контрольный отстрел с замером стабильности начальной скорости и отклика спуска
Популярные модели системы HPA
ASG Scorpion EVO 3 A1 HPA Edition
Заводской ВВД-пистолет-пулемет на базе системы Wolverine Inferno Gen 2
-
Сложность тюнинга
-
Надежность базы
-
Качество материалов
-
Пригодность для тюнинга
Эталонный заводской SMG на сжатом воздухе с электроникой, определяющей пустой магазин. Прочный полимерный корпус и штатно интегрированный ВВД-двигатель обеспечивают идеальную соосность «из коробки». В сервисе требует плановой замены орингов, чистки соленоида и тонкой настройки чувствительности электронного спуска.
Tokyo Marui / Well MP7A1 HPA Custom (Wolverine Hydra / PolarStar Jack)
Компактный CQB-убийца со смещенным ноззлом и кастомным ВВД-вкладышем
-
Сложность тюнинга
-
Надежность базы
-
Качество материалов
-
Пригодность для тюнинга
Один из самых сложных, но эффективных кастомов. Из-за крайне тесного корпуса AEP-формата требует установки специализированных фрезерованных стенок и ВВД-движка с подвижным соплом (Hydra). В сервисе ключевая задача — ювелирная центровка ноззла относительно камеры хоп-апа и укладка микро-платы FCU.
Cyma / Tokyo Marui MP5 HPA (PolarStar Kythera / Jack / Wolverine)
Классический пистолет-пулемет с огненным темпом стрельбы и простой укладкой линии
-
Сложность ремонта
-
Надежность базы
-
Качество материалов
-
Пригодность для тюнинга
Популярная база для конверсии благодаря просторному ресиверу и совместимости с ВВД-вкладышами под гирбокс V2. Позволяет легко вывести линию высокого давления через пистолетную рукоятку или приклад. При обслуживании требует фиксации хоп-апа от вибраций и настройки минимального хода спускового крючка.
Krytac / ARES KRISS Vector HPA (Jackpot HPA / Wolverine)
Футуристичный SMG с кастомным ВВД-модулем под особенности ресивера
-
Сложность ремонта
-
Надежность базы
-
Качество материалов
-
Пригодность для тюнинга
Технологичная ВВД-сборка в эргономичном корпусе Vector. Перевод на воздух решает проблемы со сложным механическим гирбоксом и дает мгновенный отклик на спуск. В сервисе требует прецизионной настройки электронной платы под штатный селектор огня и регулярной проверки герметичности клапанной группы.
Tokyo Marui / Cyma P90 HPA (PolarStar F2 / Jack)
Булпап с длинным стволиком и тихим выстрелом при минимальных габаритах
-
Сложность ремонта
-
Надежность базы
-
Качество материалов
-
Пригодность для тюнинга
Удобный ВВД-кастом с гирбоксом V6. Отличается невероятно тихим выстрелом при установке глушителя благодаря эффективному расходу воздуха. В сервисе требует устранения люфтов механической тяги спускового крючка, настройки длины ноззла и стабильной фиксации внутреннего стволика.
LCT PP-19-01 Витязь HPA (PolarStar F2 / Bullgear)
Цельностальной 9-мм SMG с двухсоленоидной ВВД-системой
-
Сложность ремонта
-
Надежность базы
-
Качество материалов
-
Пригодность для тюнинга
Мощная стальная платформа, переведенная на ВВД для работы в любых погодных условиях. Использование двухсоленоидного движка (F2) дает возможность идеально настроить задержку ноззла для подачи шаров на высокой скорострельности. Требует регулярного ТО орингов и жесткой фиксации линии высокого давления.
